GPR(ground penetrating radar)의 기술적 딜레마: 해상도와 심도의 경계에서

📡 GPR, 가장 가까운 최선이 가진 거리

– 보이지 않는 것을 보기 위한 기술의 역설

---

🚨 강동구 싱크홀 사고와 우리가 보지 못한 것들

최근 서울 강동구 명일동에서 발생한 대형 싱크홀 사고는 단순한 지반 침하를 넘어, 우리가 ‘지하를 어떻게 보고 있는가’에 대한 질문을 던진다. 해당 사고 지점은 이미 서울시의 용역 보고서에서 위험 지역으로 분류되었고, 사고 전에도 균열에 대한 민원이 접수되었지만 적절한 조치가 없었다. 기술자로서 나는 이 사고가 단순히 '예측 불가한 자연재해'가 아니라, ‘기술로는 감지하기 어려웠던 구조적 한계’의 산물일 수 있다고 본다.

GPR은 우리가 지하를 보려는 대표적인 기술 중 하나다. 그러나 이 기술은 아이러니하게도, ‘가장 가까운’ 탐사 방식이면서도 동시에 가장 멀리까지 볼 수 없는 방식이다. 강동구의 싱크홀은 이 한계를 절묘하게 증명한 사건이다.

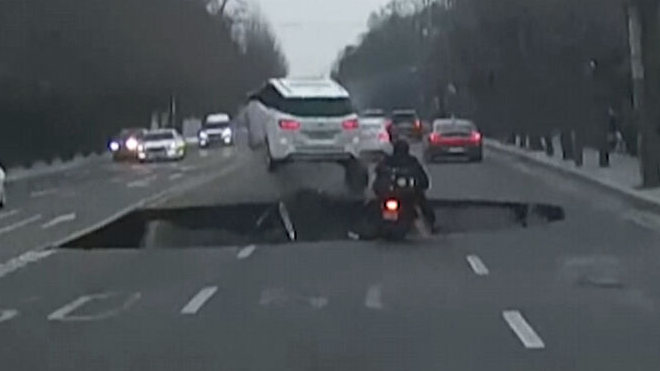

강동구 싱크홀, 노면하부 공동발생으로 땅꺼짐 발생

🔬 GPR의 원리와 매력

GPR(Ground Penetrating Radar, 지표투과레이더)은 지하를 직접 파지 않고 내부를 파악할 수 있는 비파괴 탐사 기술이다. 전자기파를 지표에 방사하고, 반사되어 돌아오는 신호를 분석함으로써 지하 구조의 변화를 유추한다. 이는 도로 아래의 공동, 매설물, 이질층 등의 존재를 탐지할 수 있는 유용한 도구다.

탐사자는 지면 위를 이동하며 방사된 전자기파가 서로 다른 매질 경계에서 반사되는 시간을 측정해 지하의 단면을 구성한다. 이 원리는 단순하지만 강력하며, 도시 기반시설 안전 진단, 고고학, 군사 작전, 토목공사 전 지반 조사 등 다양한 분야에서 널리 활용된다.

하지만 GPR은 '보는 기술'이 아니라 '해석하는 기술'이다. 반사된 신호는 이미지가 아닌 파형이며, 의미를 부여하는 것은 결국 사람이다. 해석의 주관성이 개입될 여지가 존재하며, 이로 인해 보았지만 인식하지 못한 것이 생기기도 한다.

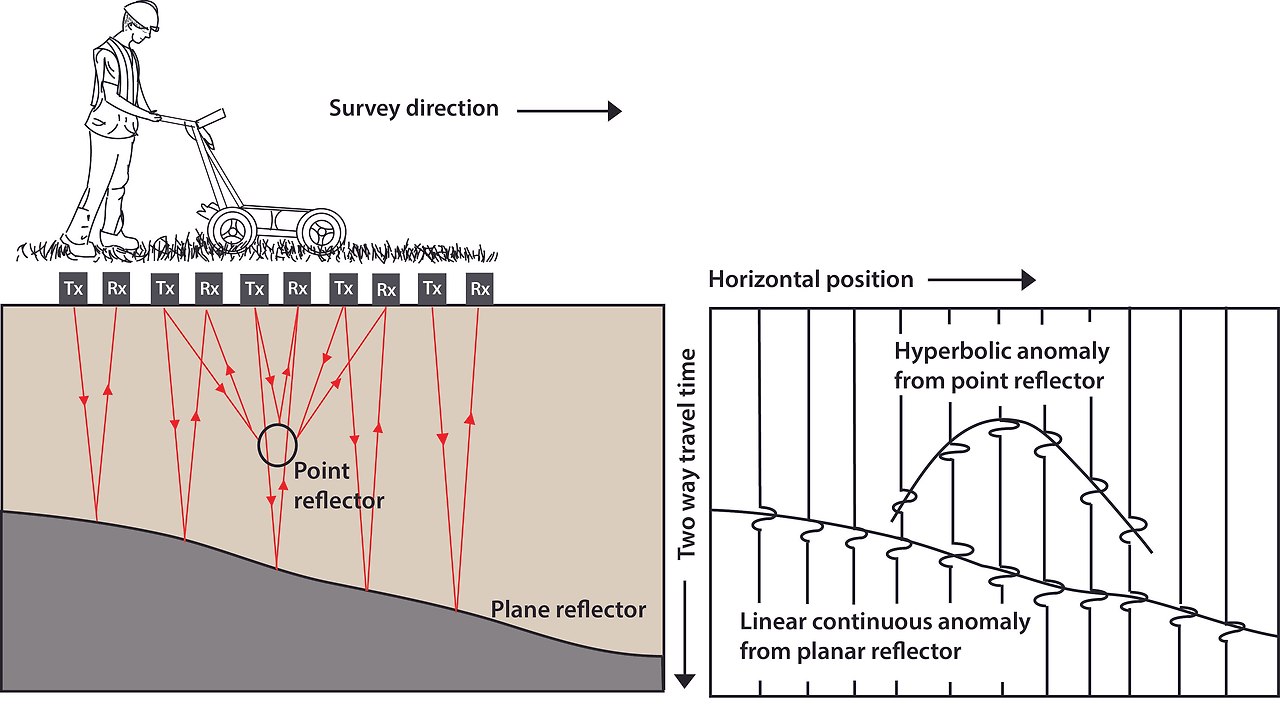

GPR의 원리, 레이더파의 반사 신호를 분석하여 지반구조를 유추함

⚠️ 기술적 한계 – 해상도 vs 심도, 그리고 환경 변수

GPR의 가장 두드러진 한계는 주파수 선택에 따라 발생하는 해상도와 심도 간의 트레이드오프다. 고주파(900MHz)는 얕은 깊이에 대해 정밀한 영상을 제공하지만 신호 감쇠가 커서 깊은 탐사는 불가능하다. 반면 저주파(100~200MHz)는 깊이 있는 탐사가 가능하나, 작은 구조물은 감지하지 못한다.

또한 매질의 종류가 GPR의 성능을 좌우한다. 점토질이나 수분이 많은 지반에서는 전자기파가 빠르게 흡수되고, 반사 신호가 약해져 깊은 탐사가 어려워진다. 사질토나 콘크리트 기반은 비교적 양호한 결과를 제공하지만, 현실의 지반은 이처럼 단순하지 않다.

여기에 도시 환경 특유의 잡음, 철제 구조물, 전자파 간섭 등이 겹치면 자료 품질이 현저히 떨어진다. 해석은 더욱 어려워지고, 기술자는 더 많은 경험과 직관을 요구받는다.

🔍 실무 속에서 마주친 현실

현장에서 가장 자주 마주하는 질문은 “이 깊이를 보려면 몇 MHz를 써야 하나요?”라는 것이다. 하지만 이 질문은 단순한 수치 선택의 문제가 아니다. 지반 상태, 구조물 유형, 탐사 목적에 따라 매번 다른 해답이 요구된다.

도로 하부 공동 탐사를 위해 200MHz 안테나를 사용한 적이 있었다. 결과적으로 깊이 있는 구조는 어느 정도 식별되었지만, 불규칙한 공동의 형상은 감지되지 않았다. 반대로, 고주파를 사용했을 땐 얕은 구조물은 정밀하게 확인할 수 있었지만, 깊이 50cm 이후의 정보는 거의 남지 않았다.

나는 종종 스스로에게 묻는다. “이건 내가 못 본 걸까, 아니면 애초에 볼 수 없는 구조였던 걸까?” 해석의 여지를 남기는 기술 앞에서, 우리는 불완전한 결과를 받아들이는 책임과 마주해야 한다.

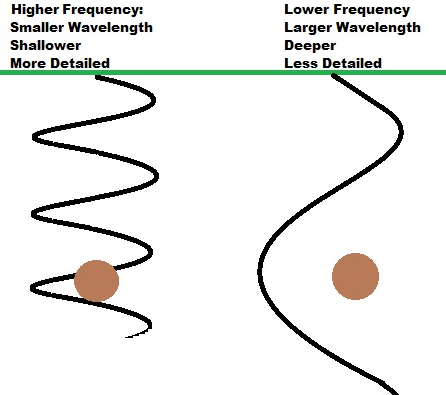

고주파수와 저주파수 안테나의 차이, 파장의 길이에 따른 매설물 탐지 성능 차이를 보임

🧭 우리는 왜 불완전한 기술을 쓰는가

그럼에도 우리는 GPR을 쓴다. 지금 시점에서 가장 현실적인 선택지이기 때문이다. 싱크홀을 예측하고, 지하 위험을 감지하고, 재난을 막기 위해 우리는 불완전한 기술을 택한다.

GPR은 단순한 도구가 아니다. 그것은 우리가 보지 못하는 세계를 보기 위해 쓰는 '시선'이며, 기술적 해석을 넘어 인간적인 태도에 가까운 것이다. 이 시선은 때때로 실패하지만, 포기하지 않고 계속 시도하는 것 자체가 의미다.

기술은 완전함이 아니라 가능성에 기대는 것이며, 그 가능성은 결국 우리가 세상을 더 깊이 이해하려는 의지에서 비롯된다.

🔚 맺으며

GPR은 완전하지 않다. 때로는 가장 중요한 것을 놓치고, 때로는 아무것도 아닌 것을 과장한다. 하지만 그럼에도 GPR은 우리가 가진 최선이다. 우리는 그 최선을 믿고, 또 의심하며, 계속해서 지하를 바라본다.

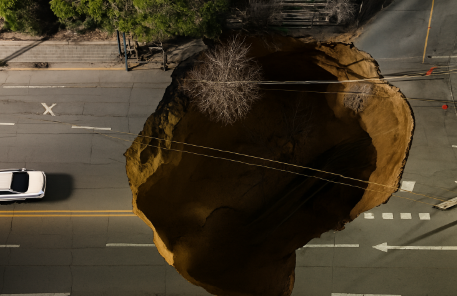

노면하부 공동탐사, GPR(ground penetrating radar)의 필요성

“불완전한 시선으로 완전한 세계를 보려는 노력, GPR은 그 어설픈 투시 속에서 가장 인간적인 기술일지도 모른다.”
